Строю велостанок

#278096 » 14.01.2014 19:58

Повздыхав над ценниками велостанков родилась идея сделать его самому. На сайте краматорского велоклуба были найдены чертежи и описания, и вот сегодня лед тронулся

найден материал и токарь. Станок будет роллерный.

: velostanok-rollernyy.jpg (17.11 Кб) Просмотров: 3935

#278106 » 14.01.2014 22:39

Liam, огласи как соберёшь, бюджет. Плиз

#278114 » 14.01.2014 23:39

DriveMAX писал(а):Liam, огласи как соберёшь, бюджет. Плиз

По предварительным подсчетам, бюджет около 400 грн.

#278293 » 16.01.2014 16:05

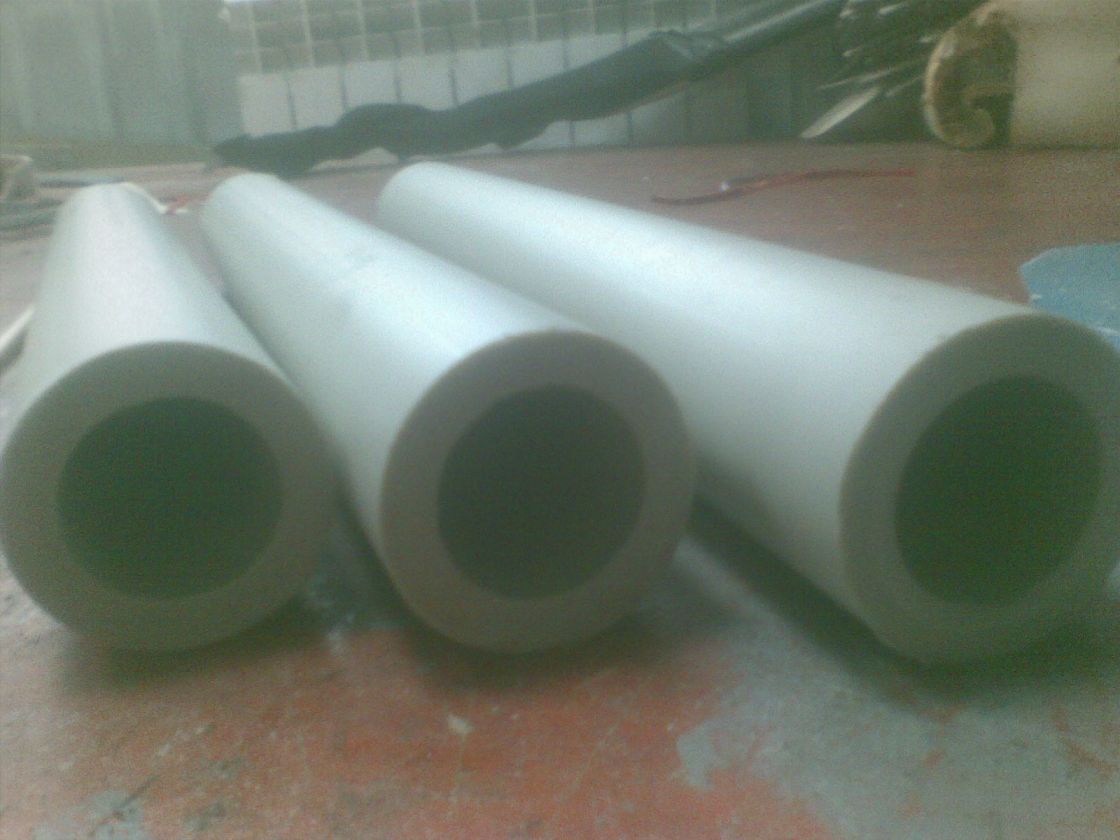

Купил сегодня трубу пластиковую на ролики. 63мм наружный д, 42мм внутренний д.2м- 135 грн. Под заказ есть 75мм-190 грн, и 100мм или 110 мм- 260 грн.В идеале было-бы отлично 75мм трубу, но ждать уже неохота, буду из 63 делат. Может потом переделаю.

: 16012014.jpg (212.93 Кб) Просмотров: 3885

#278295 » 16.01.2014 16:10

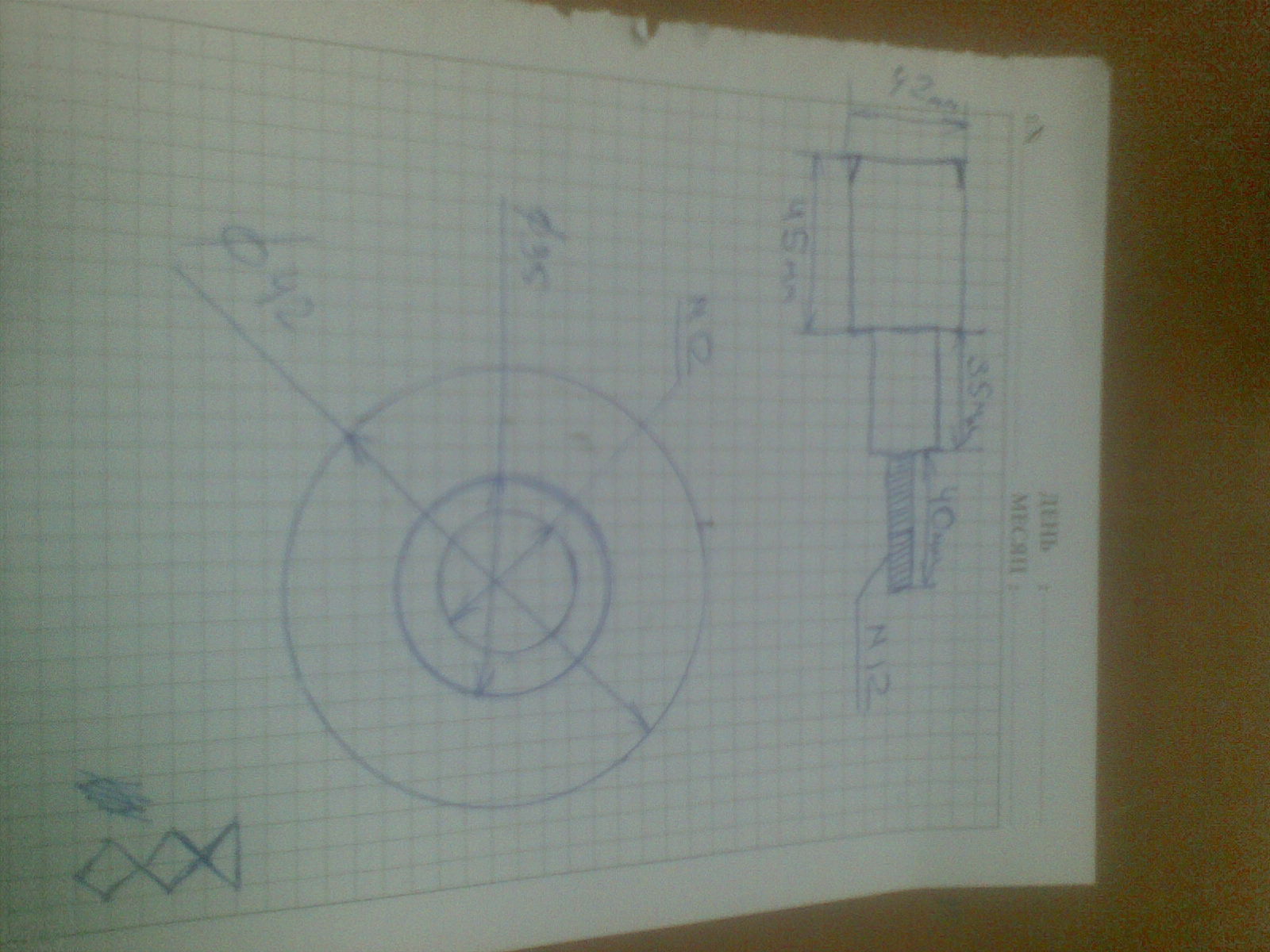

На работе был найден токарь, по озывам с прямыми руками, нарисован чертеж и отдан ему, вердикт 150 грн и неделя времени,- устраивает, по рукам.
Пока бюджет радует.

: 16012014(001).jpg (246.04 Кб) Просмотров: 3883

#278307 » 16.01.2014 18:08

Такссс... подшипники. Изначально планировалось изпользовать подшипники как у автора статьи про велостанок на кр.велофоруме, с параметрам 28-12вн.нар. диаметр. Но посоветовавшись с ним, было решено что они будут малы, начал искать варианты, думал 35-16, но остановился на подшипнике размером 42-20. Уже думал их покупать, но на работе были найдены "ацкие" бу подшиники с ступицы переднеприводного ваза. Вымою ВД-шкой, набью новой смазки и будет то что надо. Подшипники есть, труба есть, рисую чертеж, токарь посоветовал как лучше. Отлично, процесс пошел.
продолжение следует...

#278308 » 16.01.2014 18:10

Кстати вот ссылка по которой я вникал в это дело, но размеры и втулки все будут другие.
http://2wheels-krm.at.ua/forum/52-541-1

#278321 » 16.01.2014 19:29

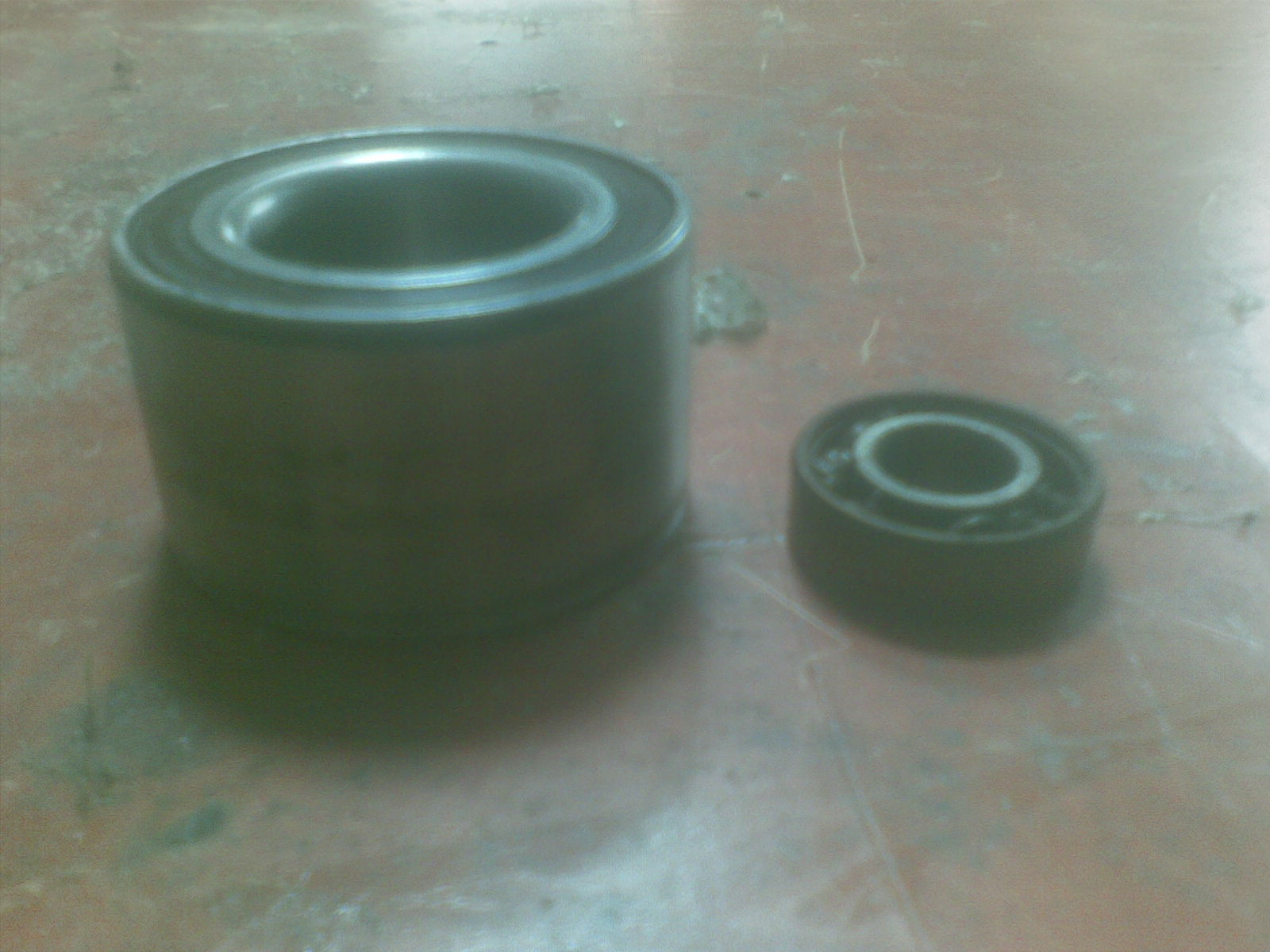

Сравнение подшипников которые хотел и буду ставить, 35-16 и 64-34. фотки на говнотелефон.

: 16012014(004).jpg (208.43 Кб) Просмотров: 3850

#278368 » 17.01.2014 02:02

Такой подшипник можно использовать вместо ролика

#278378 » 17.01.2014 10:00

подпишусь на тему. интересно

#278386 » 17.01.2014 11:42

eurek писал(а):Такой подшипник можно использовать вместо ролика

да, парочку вместе соеденив вполне.

#278410 » 17.01.2014 17:54

Liam,
погуглил тему в интрненте и попались такие варианты роликов
http://vagen.eto-ya.com/ Ролики конвейерные

да вообще то их целая куча контор и в Донецке
http://yandex.ua/yandsearch?text=%D1%80 ... 582&lr=142

На этом фото ролики D=63 мм. Подшипник 80204, вал 20 мм, нагрузка 500 кг.

----------------------------

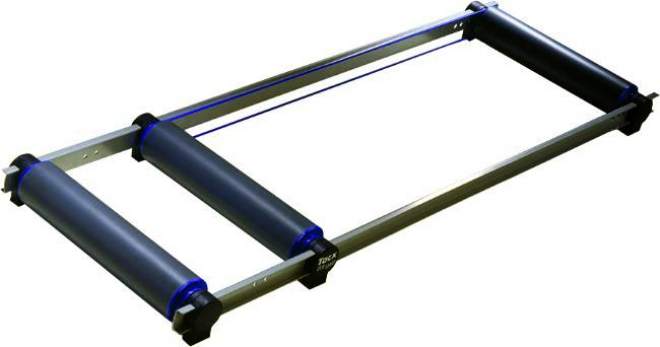

и на е-бее есть ТАКС оригинальные..для замены.. по 35$

http://alyansoil.com/futerovka.html

#278421 » 17.01.2014 20:26

Да мониторил эти ролики, цена одного +-200 грн, еще чуток добавить и можно бу станок купить. Мои ролики пока обошлись в 200грн за 3 шт. Ну а так вариант не плохой думаю.

#280697 » 21.02.2014 01:41

вердикт 150 грн и неделя времени,- устраивает

Токари живут в другом измерении, у них неделя- месяц длится

, ну ладно, сговорились на 100

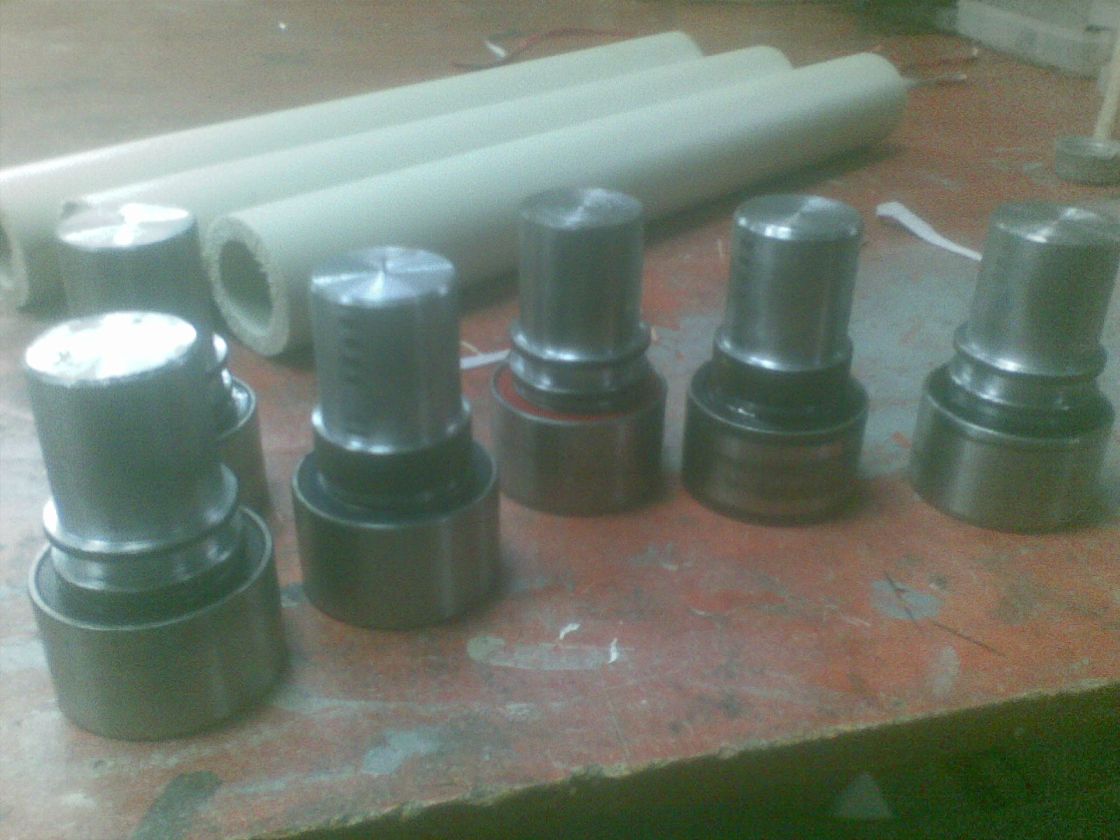

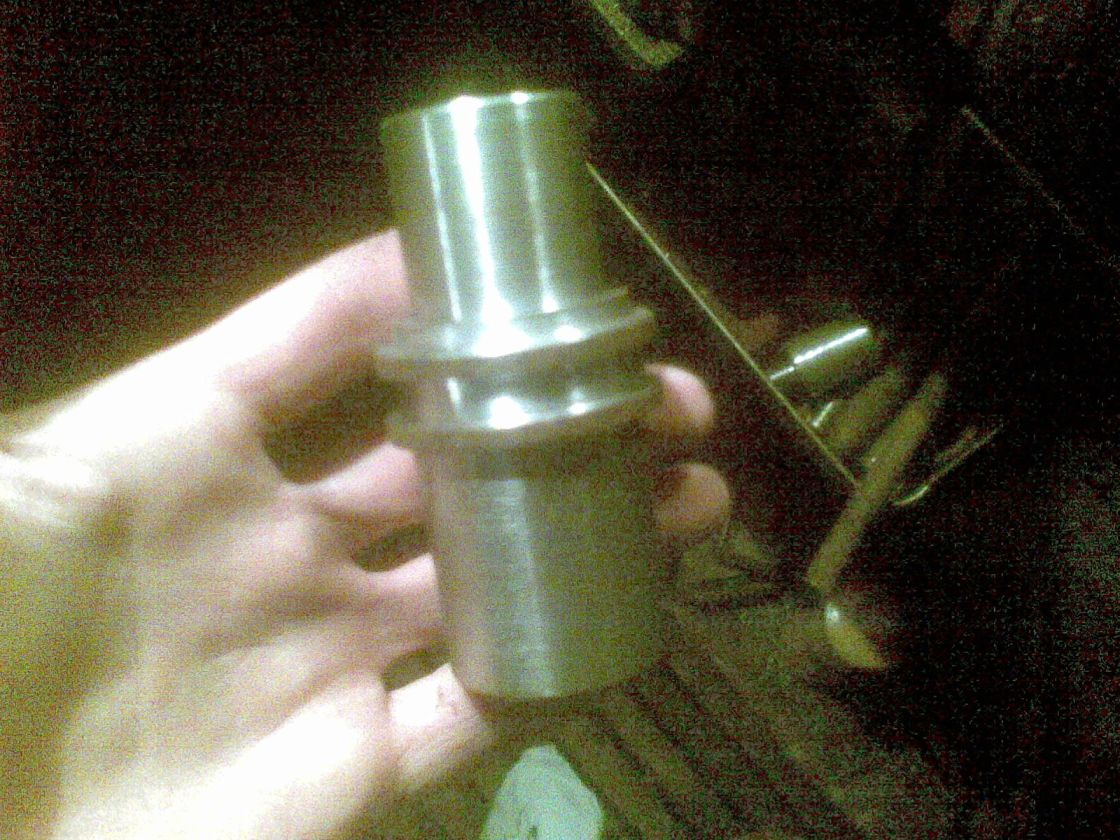

за задержки. Вобщем втулки готовы

, подшипники разобраны до состяния-корпус, сепаратор, шарики, набиты новой смазкой и собраны снова. Сегодня трубу резал :crazy:

, думал какой длины делать ролик

40 или 50, сделал 50см, мало-ли че. Осталось дело за малым, сварить рамку и закрепить к ней ролики, а и ремень какой нибудь придумать для переднего ролика.
